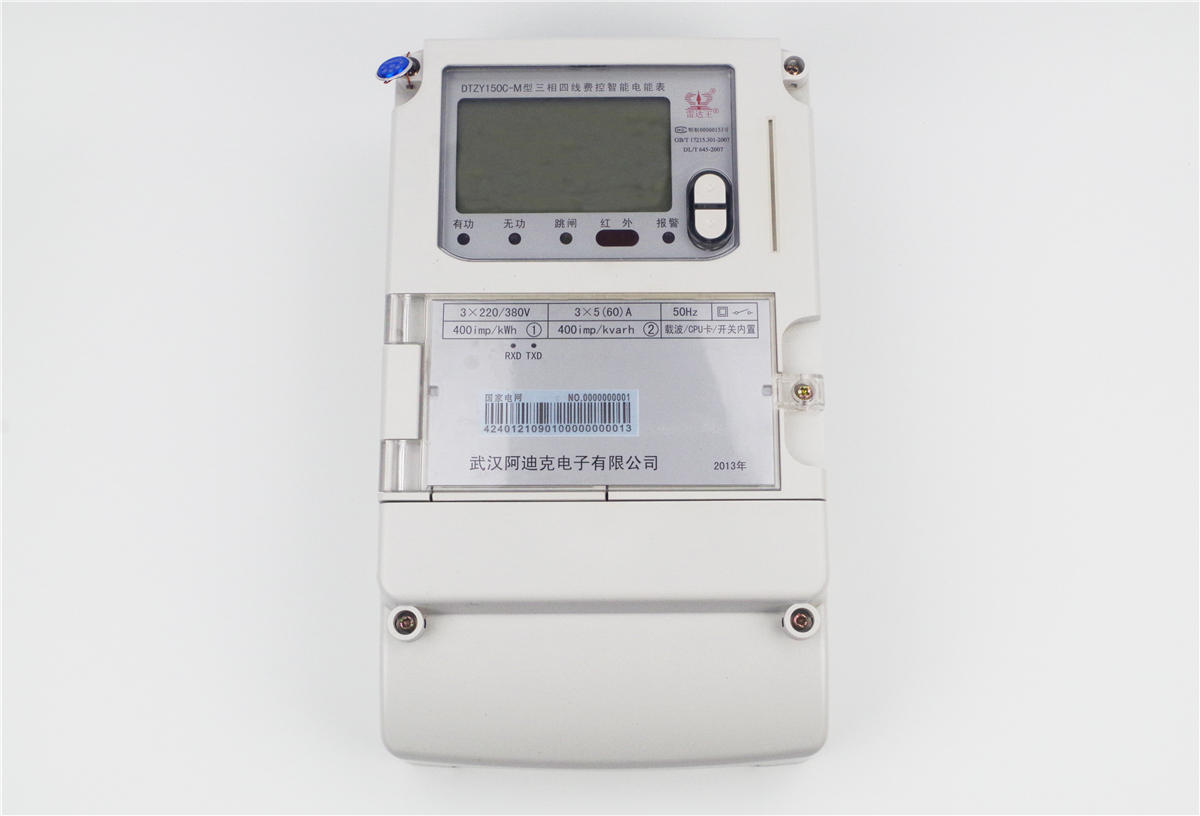

DTZY150C-M型 三相本地費控智能電能表(模塊)
三相費控智能電能表是本公司針對國家建設堅強智能電網而研制生產的智能型電能計量產品，適用于額定電壓3×220V/380V、頻率50Hz的三相交流有功電能的計量。具有獨立的調制式紅外、 RS485 和載波通訊口以及IC卡口，可支持遠程或本地費控功能；該表具有高可靠、高精度、寬量程、長壽命等優點?？蓮V泛應用于城市、農村或工廠企業三相交流電的計量場合。
功能特點
Ø 產品類別：本地模塊。
Ø 電能計量：能計量正反向有功、正反向視在，1、2、3、4象限無功及A、B、C各相有功、無功等電量，并可設置組合有功、無功特征字對正反向有功電能和四個象限無功電能進行選擇性加減組合，生成組合有功、組合無功1、組合無功2電量，能存儲12個結算周期電量數據。
Ø 時段費率：可設置兩套時區表和兩套日時段表方案，及兩套方案的各自切換時間（年月日時分）；可設置公共假日，各個公共假日的日期及日時段表號；可設置周休日，由周休日特征字控制，并可設置周休日使用的日時段表號。
Ø 需量計量：能計量正、反向有功，正、反向視在，1、2、3、4象限無功，組合無功1、2的較大需量和發生時間。
Ø 階梯計費：具有階梯計費功能，兩套電價方案，可在約定的時刻或達到約定的用電量水平時自動轉換。
Ø 事件記錄：具有失壓、欠壓、過壓、斷相、全失壓、失流、過流等功能。
Ø 電量凍結：具有瞬時凍結、定時凍結、日凍結、約定凍結、整點凍結等多種凍結方式。
Ø 負荷記錄：支持六類負荷數據，負荷記錄間隔時間可以在1～60min任意設置，每類負荷間隔時間可以相同，也可以不同。
Ø 測量功能：可測量總及A、B、C各相的電壓、電流、相角、視在功率、有功功率、無功功率、功率因數及電網頻率，并且顯示功率的方向。
Ø 命令操作：通過固態介質CPU卡或虛擬介質對電能表進行參數設置、預存電費、信息返寫和拉閘、合閘控制命令操作。
Ø 安全認證：所有對電能表操作均通過嚴格的密碼驗證或ESAM模塊(SM1算法)等安全認證，以確保數據傳輸安全可靠。
Ø 狀態指示：具有脈沖、報警、跳閘LED指示燈和LCD顯示出錯信息碼，以區分電能表工作狀態。
Ø 設計可靠：完善的電源和電磁兼容性設計，適合強電磁干擾和電源波動較大的場合。
Ø 卡口保護：完善的IC卡口加強保護，能夠承受惡性攻擊，不損壞電表，不丟失數據，不誤動作。
Ø 通信方式：紅外+RS485接口+可選配無線GPRS/GSM、CDMA或載波通信模塊。
Ø 開關方式：內置、外置。
1.2技術指示
1.2.1主要技術參數
|
型 號 |
類 別 |
參比電壓Un (V) |
額定電流In (A) |
有功脈沖常數(imp/kWh) |
無功脈沖常數(imp/kvarh) |
|
DTZY150C-M |
三 相 四 線 |
3×220/380 |
3×1.5(6) |
6400 |
6400 |
|
3×3(6) |
6400 |
6400 |
|||
|
3×5(6) |
6400 |
6400 |
|||
|
3×5(20) |
1600 |
1600 |
|||
|
3×5(20) |
1200 |
1200 |
|||
|
3×5(40) |
600 |
600 |
|||
|
3×10(40) |
600 |
600 |
|||
|
3×5(60) |
400 |
400 |
|||
|
3×15(60) |
400 |
400 |
|||
|
3×20(80) |
320 |
320 |
|||
|
3×10 (100) |
300 |
300 |
l 規格型號與脈沖常數對照表
l 準確等級： 有功1.0級
無功2.0級
l 額定頻率： 50Hz
l 起動電流： 直接接入式表，
0.004Ib，經電流互
感器接入式表，
0.002In。
l 潛 動： 有防潛動邏輯設計
l 外型尺寸： 290´170´85（mm）
l 重 量： 約2.4kg
|
正常工作電壓 |
0.8Un～1.15Un |
|
極限工作電壓 |
0.7Un～1.2Un |
|
電壓線路功耗 |
≤1.5W和6VA |
|
電流線路功耗 |
＜1VA |
|
時鐘電池電壓 |
3.6V |
|
停電抄表電池電壓 |
6V |
l 電氣參數：
|
時鐘準確度(日誤差) |
≤0.5s (23℃) |
|
時鐘電池容量 |
≥1200mAh |
|
抄表電池容量 |
≥2000mAh（2節） |
|
停電后數據保存時間 |
≥10年(用新電池) |
l 電池時鐘
工作參數：
|
正常工作溫度 |
-25℃～+60℃ |
|
極限工作溫度 |
-40℃～+70℃ |
|
貯存和運輸溫度 |
-40℃～+70℃ |
|
貯存和工作濕度 |
≤85% |
l 氣候條件：
|
費率數 |
4 |
|
時段數 |
14 |
|
計度范圍 |
-799999.99 kWh～799999.99 kWh , -799999.99 kvarh～799999.99 kvarh |
|
顯示 |
液晶 |
|
通訊 |
RS485口：1200bps～9600 bps、紅外接口：1200bps |
|
通訊規約 |
《DL/T645–2007多功能電能表通信協議》 |
